水質流量一體監測儀

產品簡介

水質流量一體監測儀集流量傳感器和水質傳感器于一體，屬于復合指標監測產品，適合應用于地下受限空間內，對水量水質都有監測需求的場景?？捎糜谂潘艿?、排水渠、排水口的在線流量測量、液位預警、COD監測預警，適合淺流、非滿流、滿流、管道過載等狀態的流速、液位、流量、COD的監測，可測逆流數據，可遠程設置和修改設備的配置參數；產品可應用于排水管道水質指標突變的在線監測，具備預警和云端管理功能，可遠程設置。

產品特點

l功能強大：支持流速、液位、流量以及水質指標突變綜合監測；

l超強穿透：支持NB-IoT通訊方式將數據遠程傳輸?shù)搅髁勘O(jiān)測系統平臺；

l超低功耗：采用低功耗設計，內置可快速更換的大容量長續航鋰亞硫酰氯電池組供電，電池續航壽命可達3年；

l超強防護：采用IP68防水設計，滿足防水、防塵、防爆等要求，適用于城市內各類排水管網等惡劣環境；

l應用廣泛：既可用于排水管道、排水渠、排水口的在線流量測量及液位預警，適合淺流、非滿流、滿流、管道過載等狀態的流速、液位和流量的監測；又可應用于排水管道水質指標突變的在線監測。

產品功能

n監測采集

可以對流速、液位、流量以及水質指標突變進行在線監測，并進行液位預警，通過NB-IOT通訊定時向監測系統平臺發送采集數據。

n電池監控

可監測電池的電壓和電量百分比，當電池電壓或電池電量過低時，后臺顯示電壓狀態，提醒用戶及時更換電池，預防設備沒電無法正常工作。

n斷網續傳

具備斷網數據續傳，可在信號較弱或者無信號情況下實現數據斷點數據存儲，并在數據正常聯網后將斷點的歷史數據傳輸?shù)奖O(jiān)測系統平臺。

n在線報警

當監測到的數據超過預設的閾值時，系統會自動觸發報警機制，通過NB-IOT通訊方式實時向云端管理系統發送報警信息，同時可通過短信、郵件等方式通知相關人員。云端管理系統可實時查看報警信息，并進行遠程處理，有效提高了監測效率和應急響應速度。

n采用電池供電

采用微功耗設計，設備在待機狀態下功耗極低，有效延長了電池的使用壽命，減少了頻繁更換電池的麻煩，同時也降低了維護成本。即使在連續工作狀態下，也能確保設備穩定運行，滿足長時間監測的需求

n支持遠程配置

通過服務平臺可遠程配置和讀取設備的工作模式和傳感器的工作參數，也可通過藍牙、本機進行設備參數配置，使用簡單方便。

產品參數

安裝說明

1、流量傳感器安裝應確定探頭以及主機的安裝位置打好孔位。探頭安裝要正對水流方向，主機安裝位置滿足不影響井蓋正常開關情況下要盡量靠近井口。探頭與主機之間的信號線需要事先在井上穿好作為保護的波紋管，之后再下井安裝。

2、安裝時應保持測量部分清潔，不要用手或不潔物體接觸內表面，接觸油污、膠類物體后會在很長時間內不能準確測量。

3、設備安裝工作做完，確保設備安裝牢固無誤之后，開始設備的調試，需使用對應的調試工具進行調試，數據按照預先配置的時間穩定上傳至調試工具主界面后，即調試完畢。

注意事項

1. 傳感器和其他設備之間的通過電纜連接，應沿著渠道底部或者渠道內壁由傳感器下游方向引出水面。

2. 電纜必須套管保護(PVC、PR、鍍鋅管等)，不能讓水流直接沖擊電纜，套管要跟支架或者渠道壁固定。

3. 測量信號屬微弱電信號，其采集電纜應獨立走線，禁止和動力線、控制線連接在同一組電纜接頭或端子板中，以免干擾或擊穿測量單元。

4. 不要人為拉扯、甩動電纜，也不要撞擊傳感器殼體。

5. 對于流速＞1.0米/秒的現場，安裝支架強度要加強到現有支架的2倍以上，保證激流不會沖走或者沖壞支架。

安裝示意圖

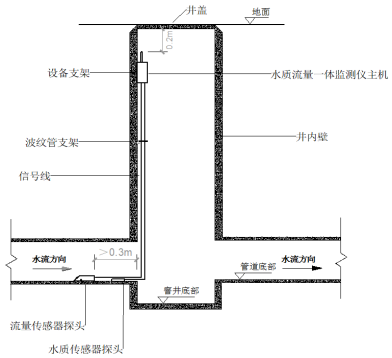

【安裝示意圖】

【三維安裝示意圖】
