聯系我們▌產品介紹
LX型螺旋定量給料機是集粉體輸送、稱重計量和定量給料控制為一體,機電一體化的產品;適用于各種工業生產環境的粉狀物料連續計量和配料控制系統;采用了多項先進技術,運行可靠,控制精度高;可廣泛應用于建材、冶金、電力、化工等行業的粉狀物料計量工藝環節。典型系統主要由穩流給料螺旋、計量輸送螺旋、變頻器、荷重傳感器、測速傳感器和電控系統組成。
▌?dòng)?jì)量原理:
螺旋中連續通過的物料量中稱重傳感器轉換成毫伏級電壓信號,經放大及A/D轉換成數字量A后送入微處理機,電測速電機送來的速度信號B也送入微處理機,由微處理機對A、B這兩個信號進行處理,最后通過顯示器顯示出通過螺旋秤的物料的累計量和瞬時流量??刂撇捎脭?shù)字PID控制算法,儀表以用戶設定的瞬時流量t/h得到理論重量,螺旋秤實際測得的瞬時流量得到實際變量,理論重量與實際重量的差即為PID控制目標,最終使理論重量與實際重量的差值為零。此控制模式在稱重控制范圍內是十分準確的,當給料系統出現故障時,給料量超出配料秤的控制范圍,這將造成給料機的誤差,為了補償這一誤差,我們采用了周期補償調節,即當前一測量周期出現誤差時,后一測量周期能補償前一測量周期的誤差,使測量誤差為零,配料秤加入這一補償功能后使配料精度大大提高。
▌系統特點
◎密封結構,減少粉塵外揚
◎動態計量與螺旋輸送物料相結合
◎變頻調速運行穩定、可靠(可選)
◎電子自動計量標定系數,自動調零
◎動態零點非線性輸出特性進行跟蹤
◎數字式脈沖發生器,提供可靠準確性速度信號
▌技術參數:
◎靜態計量誤差:≤0.5%;
◎動態累計誤差:≤1%;
◎控制準確度:優于1%;
◎儀表電源:?jiǎn)蜗?20V±10%,50HZ;
◎拖動電源:三相380V±10%,50HZ;
◎使用環境:溫度:-10℃~+40℃
◎濕度:5%~90%

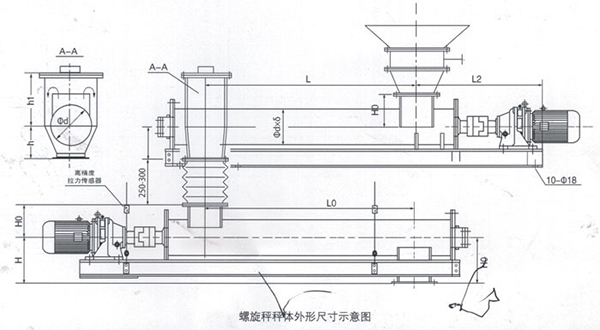

▌技術參數
規格型號 | L0 | L | L2 | H0 | H | h | h1 | 流量范圍(立方米/小時) | |
L20/DGL20S | 1500 | 1800 | 800 | 170 | 270 | 320 | 425 | 0.3-5 | 0.6-10 |
L25/DGL25S | 1500 | 1800 | 1000 | 190 | 280 | 340 | 445 | 0.5-8 | 1-16 |
L30/DGL30S | 1500 | 1800 | 1000 | 210 | 320 | 380 | 485 | 2-15 | 4-30 |
L40/DGL40S | 1800 | 2000 | 1200 | 260 | 400 | 455 | 525 | 6-30 | 10-60 |
